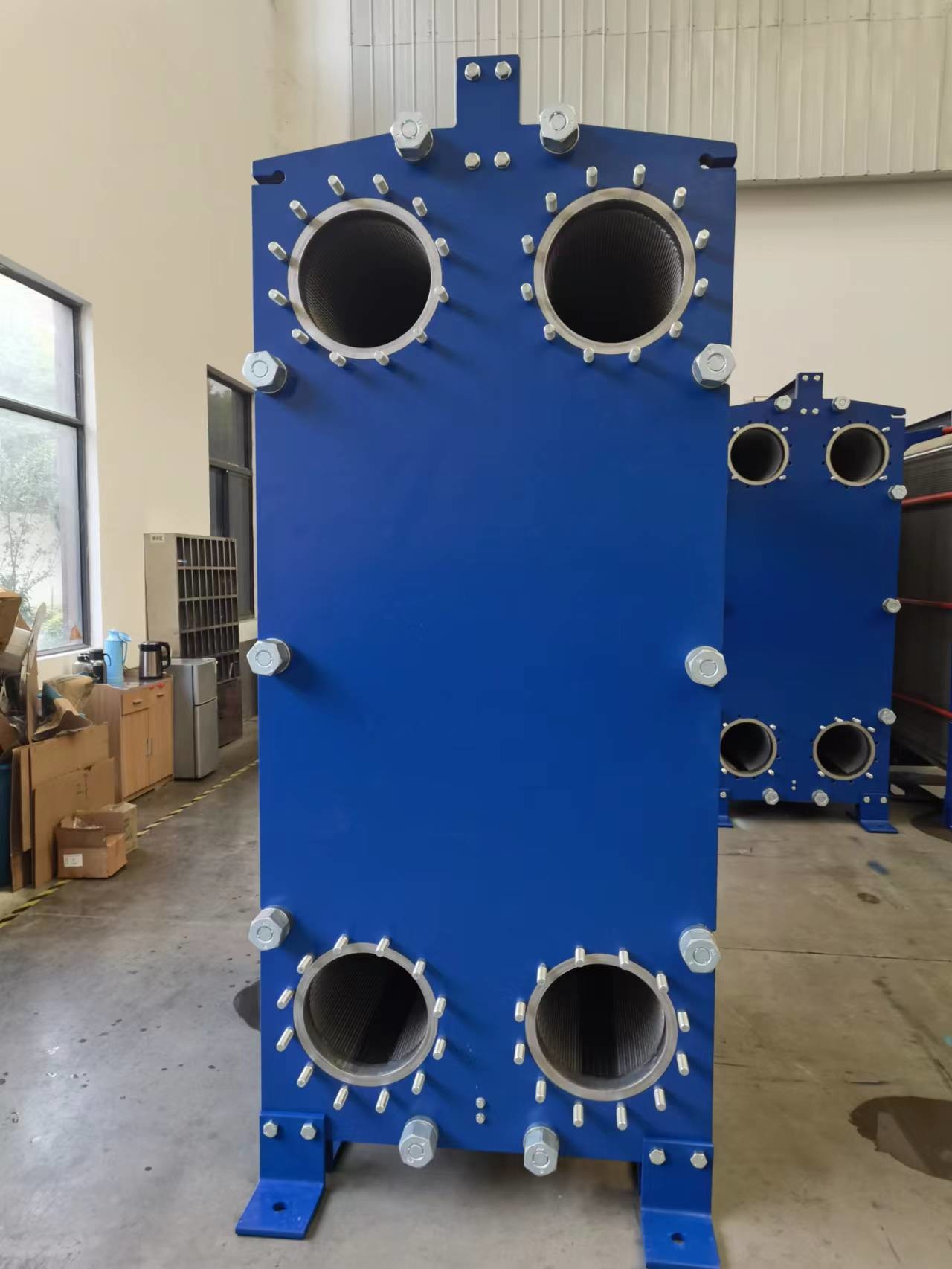

Échangeur de chaleur de plaque de joints de série A19 SM0254 Matériau pour l'industrie métallurgique
Un échangeur de chaleur à plaque étanche (GPHE)est un type d'échangeur de chaleur composé d'une série de plaques métalliques avec des joints entre elles.Les GPHE sont largement utilisés dans diverses industries et applications en raison de leur taille compacte, une grande efficacité de transfert de chaleur et une grande polyvalence.
Les principales caractéristiques et les principes de fonctionnement d'un échangeur de chaleur à plaque à joints:
Conception de la plaque: Les GPHE sont constitués de plusieurs plaques en acier inoxydable ou titane, dont les motifs ondulés créent des turbulences dans le débit du fluide,amélioration de l'efficacité du transfert de chaleur.
Les joints: Les plaques d'un GPHE sont scellées avec des joints en matériaux élastomères, tels que le nitrile (NBR) ou l'EPDM. Les joints assurent un joint étanche et sans fuite entre les plaques,empêchant le mélange des deux fluides échangés.
Fluidité: Les deux fluides impliqués dans le processus d'échange thermique circulent par des canaux alternatifs formés entre les plaques.L'arrangement de débit contre courant maximise la différence de température entre les fluides, optimisant le transfert de chaleur.
Transfert de chaleur: Au fur et à mesure que les fluides chauds et froids circulent dans leurs canaux respectifs, la chaleur est transférée à travers le matériau de la plaque du côté chaud au côté froid.La plaque ondulée et le débit turbulent favorisent un transfert de chaleur efficace, ce qui se traduit par des coefficients de transfert de chaleur globaux élevés.
Conception compacte: Les GPHE offrent une empreinte compacte par rapport aux autres types d'échangeurs de chaleur.
Flexibilité et modularité: Les GPHE sont modulaires dans leur conception, ce qui permet une personnalisation et une adaptation faciles aux différentes exigences de transfert de chaleur.Des plaques supplémentaires peuvent être ajoutées ou retirées pour ajuster la surface de transfert de chaleur et la capacité selon les besoins.
Maintenance facile: Les GPHE sont conçus pour faciliter l'entretien: les plaques individuelles sont accessibles, nettoyées ou remplacées au besoin, réduisant ainsi les temps d'arrêt et les coûts d'entretien.
La polyvalence: Les GPHE sont adaptés à un large éventail d'applications, y compris les systèmes CVC, les processus industriels, la réfrigération, la transformation des aliments et des boissons et la production d'énergie.y compris l'eau, pétrole, produits chimiques et réfrigérants.
Les échangeurs de chaleur à plaques à joints offrent un transfert de chaleur efficace, une taille compacte et une flexibilité, ce qui en fait un choix populaire pour de nombreuses applications d'échange de chaleur.facilité d'entretien, et leur polyvalence contribuent à leur utilisation généralisée dans diverses industries.
| Le type |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
Hauteur (mm) (du milieu du fond au sol) (mm) |
Max.LC (en mm) |
Parcours du connecteur (mm)
(mm)
|
Débit maximum (m3/h) (m3/h) |
Pression de conception (Mpa) |
Pièces max. |
| A8 |
N ((2.3+X) |
200 |
70 |
750 |
656 |
51.5 |
500 |
28 |
18 |
10/1.6 |
95 |
| AS7 |
N ((2.3+X) |
300 |
126 |
660 |
394 |
160 |
500 |
60 |
36 |
1.0/1. Je vous en prie.6 |
200 |
| A14 |
N ((2.3+X) |
300 |
126 |
960 |
694 |
160 |
1200 |
60 |
36 |
1.0/1. Je vous en prie.6 |
200 |
| A19 |
N ((2.3+X) |
382 |
192 |
995 |
701 |
165 |
1200 |
66 |
36 |
10/1.6 |
250 |
